四通道恒流源延时启爆器
作者：admin 发布时间：2018-03-06 08:00:10 点击率：4308

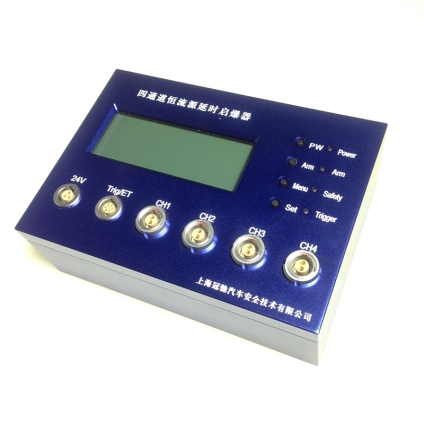

四通道恒流源延时启爆器适用于安全带预紧、气体火药发生器、安全气囊等延时点火等工况。
控制电路板和车载锂电池经过严格的动态碰撞测试（ECER16波形、TL471波形），4通道研发调试累计碰撞次数2000次以上，零失误。测试指令工作状态100%响应，完全满足汽车碰撞的要求。
主要优势：延时稳定性、最小精度0.1ms、延时范围（0-999.9ms）、4个独立隔离点火通道、车载电源连续100h工况。
1.设备工作电源24V；
2.配备车载锂电池；24V10Ah；单次充电可持续100h工况；
3.点火电流：1.2A恒流源；4路隔离；
4.延时范围：0-999.9ms；
5.电阻检测范围：0～5Ω；
6.负载通道：4路独立隔离点火通道；
7.系统自带启爆安全检测功能，只有在安全监控下，在能执行ARM使能，防止误启爆；外部无源触发；
8.系统自带车载锂电池电压监测功能，有效保护车载电池使用寿命；
|
No. |
面板说明件 |
面板定义 |
功能描述 |
状态描述 |
||
|
1 |
指示灯 |
LED1: |
POWER |
电源指示灯 |
绿色 |
|
|
LED2: |
ARM |
设备使能指示灯 |
黄色闪烁 |
|||
|
LED3: |
Safety/State |
触发线开路 |
蓝色 |
|||
|
LED4: |
Work/Trigger |
触发闭合工作 |
红色 |
|||
|
2 |

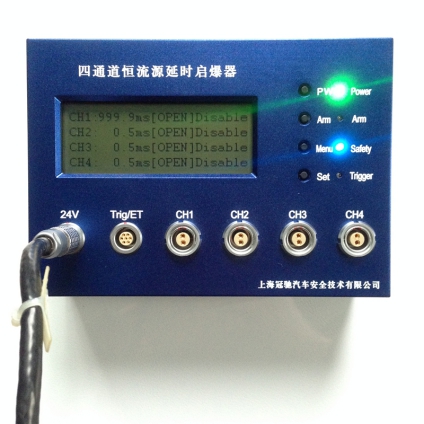

LCD液晶显示屏 |
CH1：3ms[2.2Ω] |
检测内阻2.2Ω |
工作正常 |
||
|
CH2：9ms[OPEN] |
检测内阻断路 |
电流模块使能关闭 |
||||
|
CH3：6ms[SC] |
检测内阻短路 |
电流模块使能关闭 |
||||
|
CH4：5ms[Dedug] |
检测内阻≈5Ω |
工作正常调试模式 |
||||
|
3 |
按钮开关 |
电源按钮 |
PW |
设备电源开关 |
24V POWER绿色 |
|
|
使能按钮 |
ARM |
设备工作使能 |
ARM红色闪烁 |
|||
|
菜单按钮 |
Menu |
对液晶面板菜单通道选择设置 |
通道选择 |
|||
|
设定按钮 |
Set |
对通道延时时间设置 |
延时锁定设置 |
|||
|
4 |
面板接口 |
POWER |
设备供电24V |
电源接口 |
||
|
Trigger |
外触发信号 |
触发接口 |
||||
|
CH1 |
负载接线端 |
通道1 |
||||
|
CH2 |
负载接线端 |
通道2 |
||||
|
CH3 |
负载接线端 |
通道3 |
||||
|
CH4 |
负载接线端 |
通道4 |
||||
|
注1：当检测内阻为0.6～5Ω内为正常工作状态；检测内阻为短路[SC]和断路时[OPEN]，电流模块使能关闭；电路正常工作和调试[Dedug]工作时，通道必须带负载，否则电流模块使能关闭。调试模式负载范围≈5Ω。 |
||||||
