QZD-Ⅲ水平线性冲击机(汽车转向机构冲击)

作者:admin  发布时间:2016/10/27 18:39:48  点击率:1515

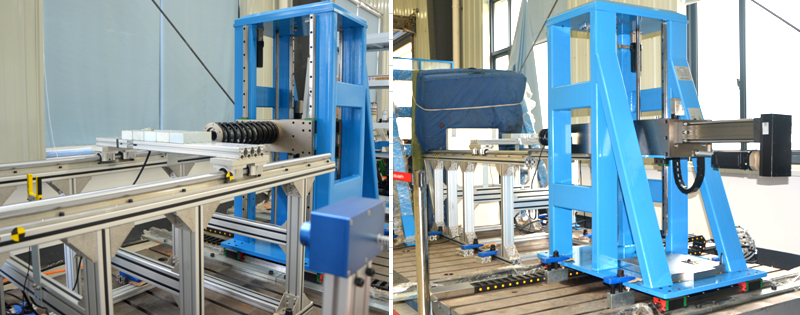

水平线性冲击机(汽车转向机构冲击)设备




      QZD-Ⅲ水平线性冲击机是针对汽车约束系统零部件的专用设备。试验类型包括: ①人体模块试验:以24.1Km/h~25.3Km/h的相对速度撞击转向操纵装置时,转向操纵装置作用在人体模块上的力不得超过11123N国标要求或其他项目要求(如ECE R12等)。头型试验:以24.1Km/h~25.3Km/h的相对速度冲击转向操纵装置时,作用在该该撞击头型上的减速度超过80g的累计作用时间不得大于3ms,且最大减速度不得超过120g。 ②各类气囊模块(DAB、PAB、SAB、CAB)线性冲击试验。 ③车门内饰冲击模块(含臀部、胸部、腹部模块)线性冲击试验。 ④仪表板膝部冲击模块和HIII 50th dummy 膝部冲击试验。 本设备集控制、采集、分析与一体的专用软件。可对设备进行操作控制、数据采集、存储、分析合格判断、自动生成并优化形成测试信息数据库。


1.设备主体框架为立柱和横梁,垂直固定在铁平板上,横梁水平穿过立柱,与立柱以导轨方式连接,立柱为直角梯形框架结构
2.发射点中心离铁平板高度调节范围600mm~1350mm;定位精度0.5mm;
3.水平线性冲击机横向移动行程1.5m,横向移动速率为5mm/s,位置定位精度小于3mm;

4.发射器由发射头、导轨支架、冲击滑车等组成;
5.发射器安装在横梁一端,推进方向为水平方向,水平精度0.2°;

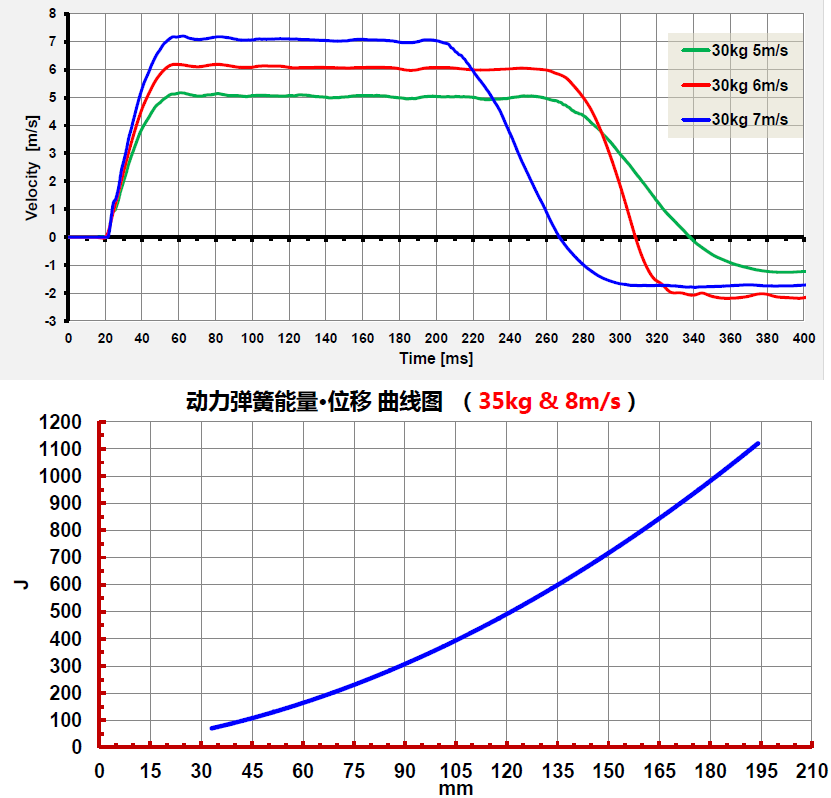

6.发射器为弹簧压缩蓄能,行程200mm,定位精度0.5mm,发射能量>1000J,最大冲击速度36km/h,满足将20kg模块加速到36km/h的工况;
7.发射器速度范围:10 km/h ~36 km/h连续可调;
8.数据采集通道数量为16路,可测量加速度、力、位移、力矩、角度、角速度等物理量;差分输入方式;采集频率:10K Hz;

9.数据采集系统带有UPS电源,具有断电保护功能,数据一旦采集自动保存在硬盘,防止数据丢失。

10.激光测速仪测量范围:3km/h~60km/h;激光束间距离:80mm;精度:0.1km/h;自动保存速度测试结果;高度调节范围500mm~1400mm;
