HMI灯光系统

HMI灯光系统

作者:admin  发布时间:2015/11/14 16:54:51  点击率:4201

•功能特点

• 1.以原来的ARI灯为基础,对灯具,灯泡和电源作了重新设计,并进行了匹配,性能相比原来的灯有了大幅度提高。
• 2.单灯功率高,光效高,起动快,90s可达85%以上的照度。
• 4.无频闪:直流电源供电,无频闪。
• 5.显色性好:显色指数大于90,类太阳光。
• 6.寿命比改进前的灯提高了三倍。
• 7.灯具反射面设计合理,光形规整,覆盖均匀,适合组灯重迭。


      本系统是根据上海大众汽车公司提出的《灯光技术要求》开发并制造,本系统以西门子PLC S7-300为核心,通过数字仿真技术预测光场照度,并结合Profibus总线与拖动系统通讯的方式,能可靠实现灯光系统点动,手动,自动控制,完全满足现有碰撞试验法规标准中高速摄影对灯光系统的定位,照度等要求。本系统集成了新开发的HMI灯具,灯泡和电源,采用德国科尼公司生产的电动,手动行走小车以及环链葫芦,保证了其系统运行的可靠性和稳定性;主系统采用研发工控机和力控组态软件,结合大量绝对值编码器,增量式光栅编码器,行程开关等传感器实现对系统中各运动过程和状态的监控;通过主从计算机WIFI无线互联技术实现了在现场中利用平板电脑控制灯光系统的功能,方便实时操作和控制。前碰撞区系统由地面上一对主灯架、一对行走架以及地坑灯架构成;对碰撞区系统由地面上一对行走架,一对主灯架和一对副灯架构成。



HMI灯光系统经典案例 :   (上海大众碰撞中心试验室)

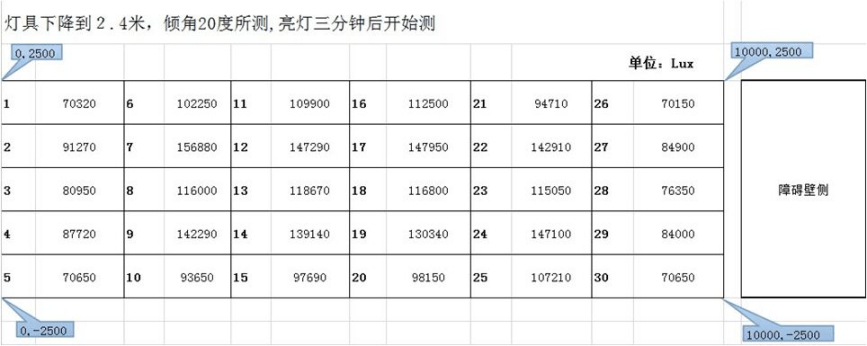

实测照度

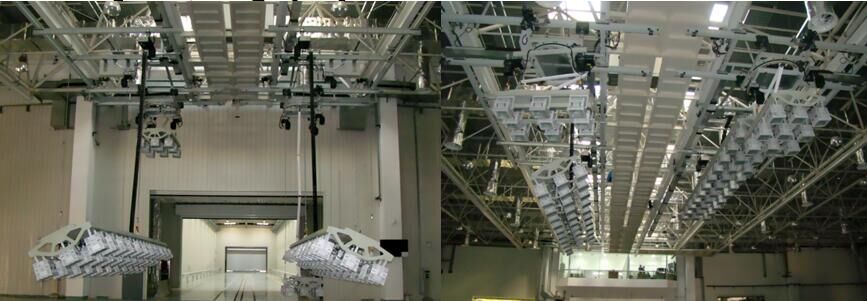

对碰区现场

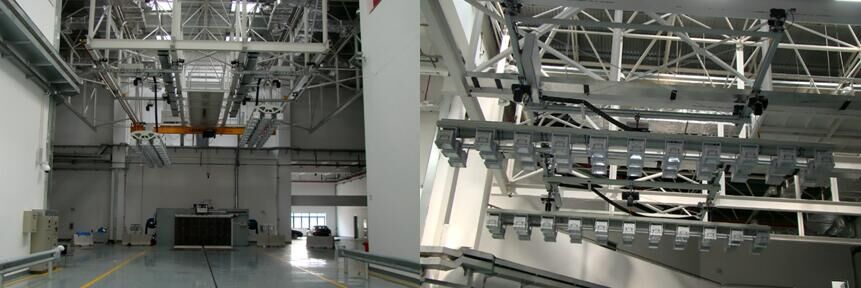

前碰区现场



视频拍摄效果

HMI 灯光系统--右侧全景拍摄效果



HMI 灯光系统--右侧详细拍摄效果



HMI 灯光系统--地坑详细拍摄效果
