汽车蓄电池针刺挤压测试设备

作者:admin  发布时间:2016/10/27 20:08:58  点击率:1031

汽车蓄电池针刺挤压测试设备


      汽车蓄电池针刺挤压测试系统是集电池包针刺和电池包挤压于一体的测试系统,系统针刺最大运行速度≥8cm/s,挤压运行速度0.5mm/min ~1.0cm/min。挤压最大力值为100吨。




技术参数:

针刺试验能力:速度≥8cm/s(电池包/电池单体)

挤压实验能力:

       电池包挤压速度:0.5 ~1cm/min

       电池包挤压速度:0.5 ~1mm/min

测量参数: 位移、速度、蓄电池电压(被试体)温度力值。


测试项目

   1.汽车蓄电池针刺测试
   2.汽车蓄电池挤压测试

   3.汽车蓄电池监控测试(温度、电压监测)



蓄电池模块功能

针刺

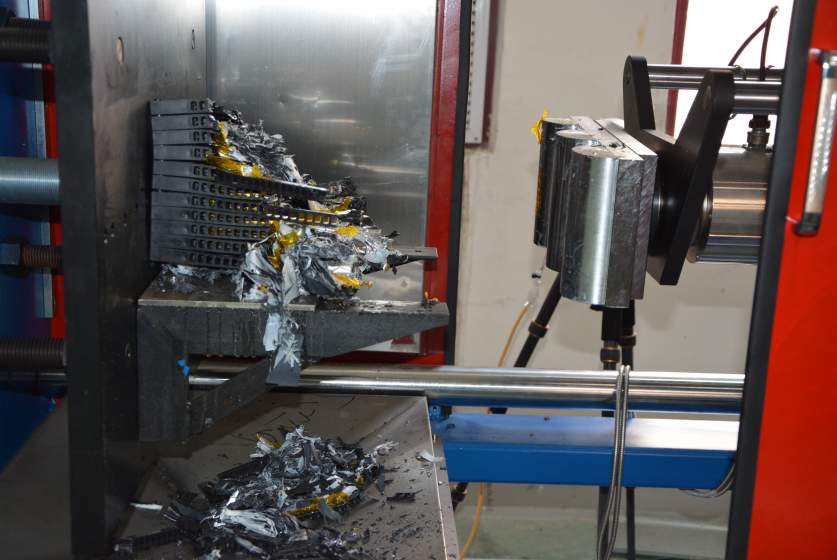

挤压

设备运行
过程描述

全程高速运行,运行至试件按设定针刺速度进行试验。

高速空载运行,至试件5mm处按设定挤压速度进行挤压。挤压至初始厚度85%处保持5分钟,保持期后挤压至初始厚度50%

空载运行速度

最大速度不限

最大速度不限

针刺/挤压速度

8cm/s(电池包)

0.51cm/min(电池包)

8cm/s(电池单体)

0.51mm/min(电池单体)

针刺/挤压厚度

通过3个单体厚度或100mm(电池包)

1.挤压电池至初始厚度85%处保持5分钟,

穿透单体厚度(电池单体)

2.保持期后挤压至初始厚度50%

针刺棒直径

20mm(电池包)

3mm(电池单体)

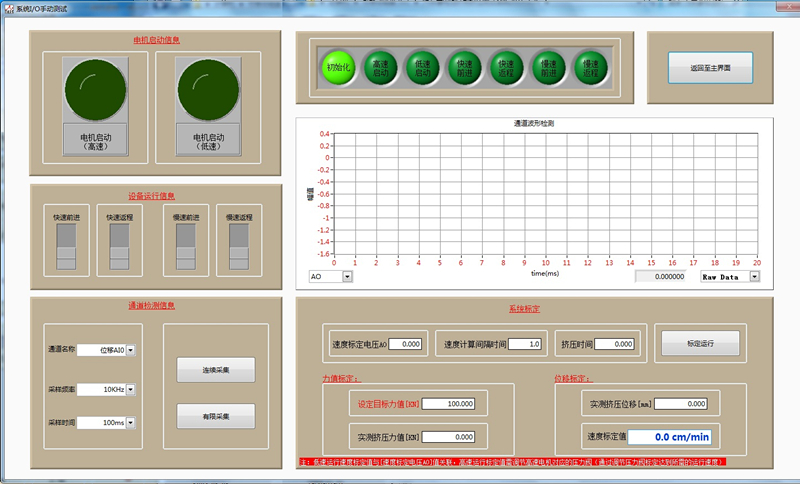

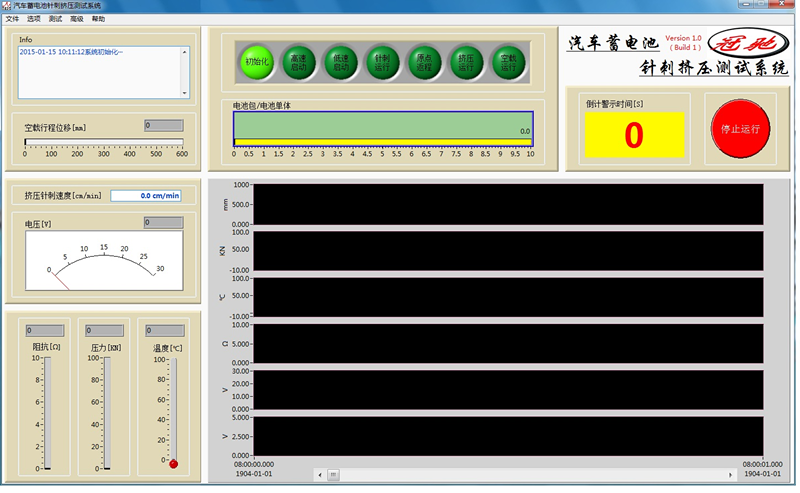

软件界面
